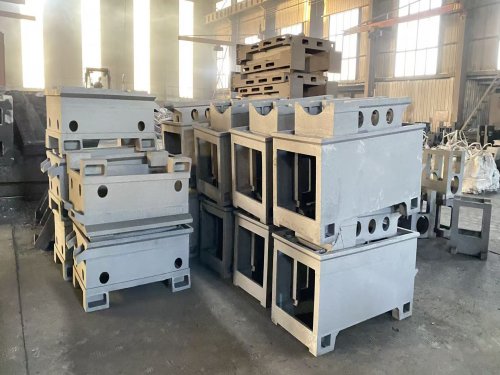

江苏灰铁床身介绍

灰铁床身尺度解析：核心特性、制造工艺与技术演进

灰铁床身作为机床装备的核心承重与基础支撑部件，其性能直接决定了整机的精度保持性、刚性及使用寿命。

以灰铸铁（如HT200、HT250、HT300）为主要材质，通过优良的铸造工艺与热处理技术，灰铁床身展现出优异的减震性、性能及工艺适应性，多应用于数控机床、重型设备及航空航天制造行业。

一、 材料特性与力学性能

1. 材质标准与选型

灰铁床身主要采用较高强度灰铸铁，常见牌号包括HT200、HT250及HT300。

依据国家标准GB9439—88及行业标准JB/T 3997-2011《金属切削机床灰铸铁件 技术条件》，这些材料具备高抗拉强度与良好的耐磨(以实际报告为主)特性。

在优良应用中，通过提升基体中珠光体的含量至85%以上，可显著增强床身的抗变形能力与结构稳定性。

2. 核心物理优势

*   效果的消震性：灰铸铁内部存在的片状石墨结构能够效果优良阻断振动波的传播，其消震性能优于钢材。这一特性对于细致加工至关重要，能大幅减少切削过程中的颤振，提升表面加工质量。

*   优良的性能与自润滑性：石墨在铸铁基体中形成微小的储油孔，在运动过程中起到自润滑作用，从而降低了导轨等关键摩擦面的磨损率，延长了机床的使用寿命。

*   良好的工艺性能：由于灰铸铁含碳量高，接近共晶成分，具有熔点低、流动性好、收缩率小等特点，非常适合铸造结构复杂、薄壁的大型铸件。

同时，石墨的存在使得切削加工时易于断屑，其可切削加工性优于钢。

二、 优良制造工艺体系

1. 铸造工艺技术

现代灰铁床身生产普遍采用树脂砂型铸造与消失模铸造两大主流工艺，以实现精度适宜与效率好。

*   树脂砂型铸造：

    *   原理：利用呋喃树脂自硬砂造型，砂型刚度好，浇注初期强度好。

    *   优势：能够充分利用铸铁凝固过程中的石墨化膨胀效应，效果优良取消缩孔、缩松缺陷，实现少冒口甚至无冒口铸造，提高了材料利用率并实际效果为主了铸件内部致密性。

*   消失模铸造（实型铸造）：

    *   原理：采用聚苯乙烯泡塑模样，浇注时泡沫在高温金属液作用下气化消失，金属液取代其位置成型。

    *   优势：特别适用于单件或小批量大型模具及床身生产。省去了昂贵的木型费用，缩短了生产周期；具有尺寸精度好、加工余量小、表面质量好等优势，便于操作且生产效率显著提升。

2. 熔炼与质量控制

*   细致控温与成分检测：熔炼过程需准确控制铁水温度（通常约1500℃），并通过冲天炉实时监测系统保持成分稳定。采用光谱仪检测确认铁水成分合格率达98.6%以上。

*   型芯结构设计：采用内腔芯与外腔芯组合设计，外腔芯整体拼接长度与铸件一致，两侧对称布置，以确认复杂型腔（如地脚窝）的成型精度。

3. 热处理工艺

为取消铸造应力、提高尺寸稳定性和内在质量，床身铸件需要进行严格的热处理。主要工艺包括：

*   去应力退火（低温退火/高温回火）：主要用于取消铸件残余应力，防止后续加工或使用过程中产生变形或裂纹。

*   全部退火与球化退火：用于降低硬度、实际效果为主切削加工性能，并为后续热处理做组织准备。

*   人工时效处理：普遍采用两次人工时效处理，以进一步释放内应力，保持结构长期稳定。

三、 细致加工与用心服务技术

1. 刮研工艺

刮研是细致机床获得精度适宜的关键起点。通过使用涂有显色剂的标准治具在轨道面上摩擦找出高点，再用刮研工具铲除，可取消夹持力和热变形的影响，并获得优良的润滑效果。

刮研不仅可替代部分高成本的精度适宜机械加工，且在磨损后可重新修正，恢复精度。

2. 表面处理与防护

为防止锈蚀并提升表面性能，常采用磷化、常温发黑等表面处理技术。

3. 用心服务技术

对于使用中出现损伤的床身导轨，可采用热喷焊、电刷镀等技术进行用心服务，延长设备服役寿命。
