机床横梁的结构与功能

一、横梁的典型结构

1. 主体结构与材料

材料选择：

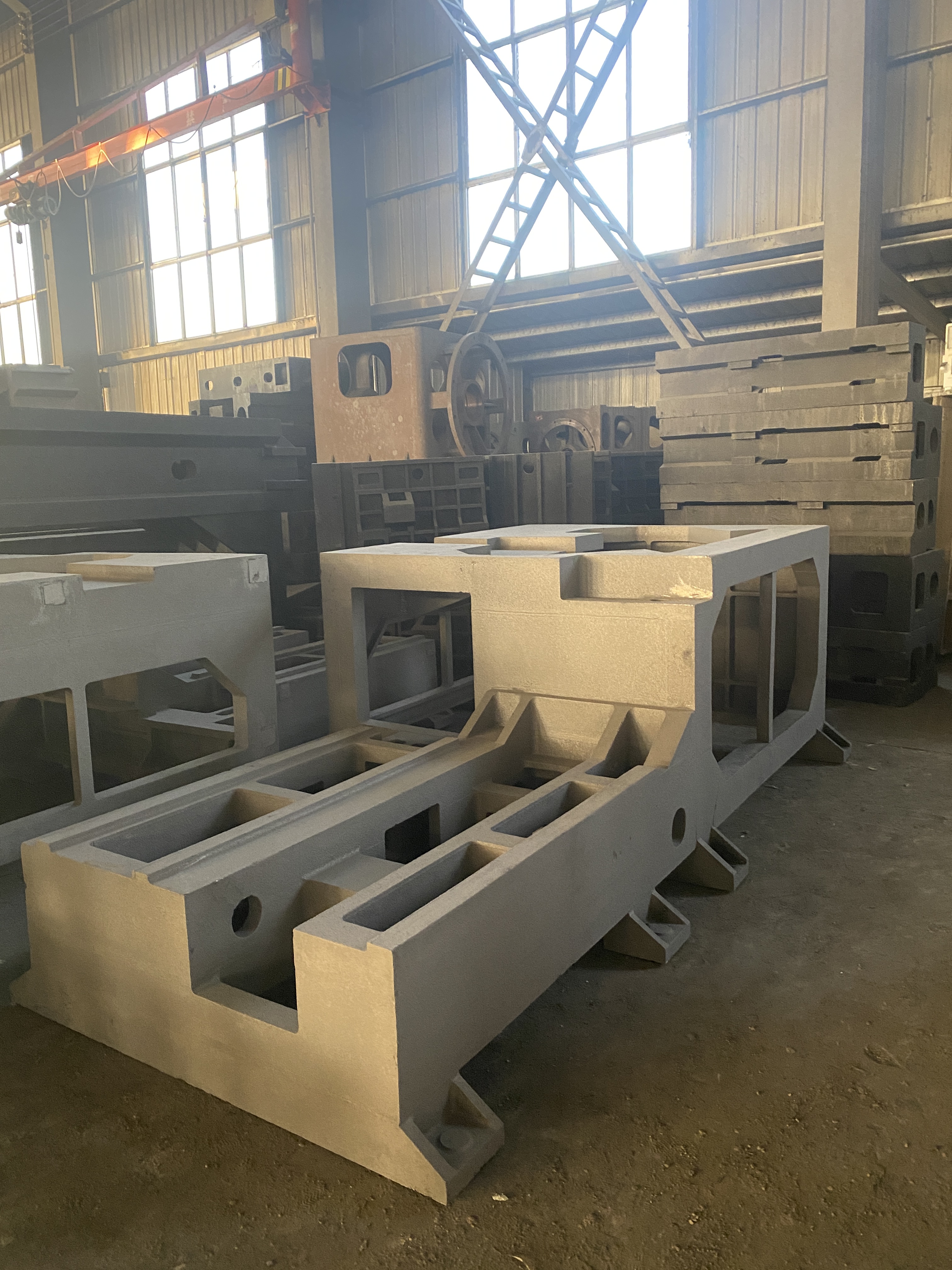

中小型机床：多采用优良铸铁（如 HT250、HT300），经铸造后进行时效处理（自然时效或人工时效），取消内应力，提高刚性和抗变形能力。

大型或精度适宜机床：可能采用钢板焊接结构（如 Q235、45 钢），焊后需退火取消应力，或结合铝合金、碳纤维复合材料实现轻量化（如高速加工中心）。

结构形式：

箱型结构：内部设置筋板（如井字形、蜂巢式），增强抗弯和抗扭刚度，减少振动（常见于龙门铣床横梁）。

分体式结构：由横梁本体和导轨组件组合而成，便于维修更换（如部分磨床横梁的导轨可单独拆卸研磨）。

2. 关键功能组件

导轨系统：

类型：

滑动导轨：传统矩形导轨或 V 型导轨，表面经高频淬火（硬度 HRC45~50）或贴塑处理（粘贴聚四氟乙烯软带），降低摩擦系数。

滚动导轨：直线导轨副（如滚珠导轨、滚柱导轨），具有精度适宜、低摩擦特性，适用于高速机床。

静压导轨：通过压力油膜实现无接触运动，刚性高、振动小，用于细致磨床或重型机床。

布局：顶面导轨用于支撑运动部件（如砂轮架、铣头），侧面导轨用于导向，确认运动直线度。

传动机构：

滚珠丝杠副：数控机床上常用，实现准确直线运动（定位精度可达 ±0.005mm），需配伺服电机驱动。

齿轮齿条副：用于大行程机床（如龙门铣床），通过齿轮转动驱动横梁移动，速度适宜但精度较低。

蜗轮蜗杆机构：部分磨床用于垂直方向升降，需配配重系统平衡重力。

防护与润滑：

防护罩：风琴式护罩、不锈钢护板，防止切屑、冷却液进入导轨和传动部件。

润滑系统：自动润滑泵定时供油（滑动导轨）或油雾润滑（滚动导轨），减少磨损。

二、横梁的核心功能

1. 支撑与运动功能

承载关键部件：

安装主轴箱、砂轮架、刀库等执行部件，承受切削力、重力等载荷。例如，龙门铣床的横梁需支撑铣头及其电机，重量可达数吨。

实现进给运动：

横向运动（X 轴）：在龙门式机床中，横梁沿立柱导轨做水平移动，扩大加工范围（如加工长轴类零件）。

垂直运动（Z 轴）：在磨床或立式铣床中，横梁带动主轴箱上下升降，调整加工高度（如平面磨床磨削不同厚度工件）。

2. 精度保护功能

导轨精度：

导轨的直线度、平行度误差直接影响加工表面精度。例如，平面磨床横梁导轨直线度需≤0.005mm/m，否则磨削平面会出现凹凸不平。

运动平稳性：

滚动导轨或静压导轨可避免 “爬行现象”，确认低速运动平稳（如细致磨床修整砂轮时的微进给）。

热稳定性：

合理设计横梁结构（如对称筋板、热变形补偿通道），减少因摩擦发热导致的导轨变形（如数控铣床横梁内置冷却管路）。

3. 刚性与抗震功能

抗变形能力：

箱型结构和密集筋板设计可提高抗弯刚度，例如龙门机床横梁在满负荷切削时，下垂量需≤0.03mm（全长 3 米）。

振动阻止：

通过阻尼材料（如环氧树脂填充筋板间隙）或动态平衡设计，降低切削振动，提升表面加工质量（如铣削铝合金时减少振纹）。

4. 功能拓展与联动

多轴联动：

在加工中心或五轴机床中，横梁运动（如 X 轴）与主轴旋转（C 轴）、工作台旋转（B 轴）联动，实现复杂曲面加工（如叶轮、模具型腔）。

智能化集成：

优良机床横梁可能集成光栅尺、激光干涉仪等检测元件，实时反馈位置精度，通过数控系统自动补偿误差（如纳米级精度磨床）。
